전자기 순철 막대의 전자기 매개변수를 측정하는 것은 다양한 응용 분야에서 품질과 성능을 보장하는 데 중요합니다. 고품질 전자기 순철 막대 공급업체로서 저는 정확한 매개변수 측정의 중요성을 이해하고 있습니다. 이 블로그에서는 이러한 막대의 전자기 매개변수를 측정하는 몇 가지 일반적인 방법과 절차를 공유하겠습니다.
1. 전자기 순철 막대의 이해

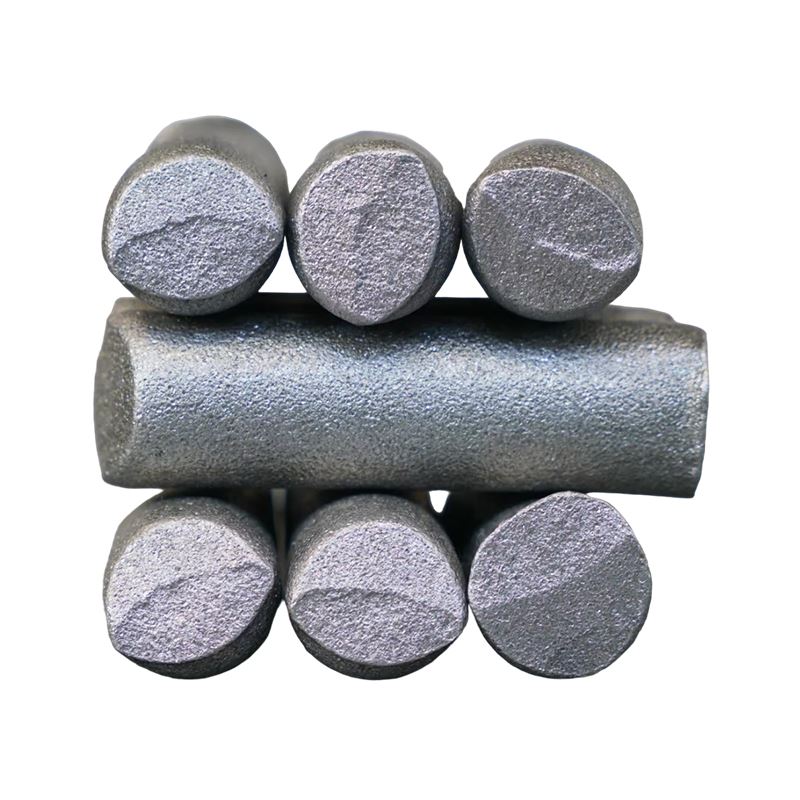

전자기 순철봉은 우수한 자기적 특성으로 인해 다양한 산업 분야에서 널리 사용되고 있습니다. 이 막대는 일반적으로 다음과 같이 사용됩니다.전자석 코어 철 막대강력한 자기장을 생성하는 데 도움이 되는 응용 분야입니다. 그들은 또한 활용됩니다항공우주 엔진 철봉그리고의료용 센서 철봉, 정밀한 자기 특성이 요구되는 곳.
전자기 순철 막대의 주요 특성에는 높은 투자율, 낮은 보자력 및 높은 포화 자화가 포함됩니다. 이러한 특성을 통해 바는 자속을 효율적으로 전도하고 외부 자기장에 잘 반응할 수 있습니다. 바가 다양한 산업의 특정 요구 사항을 충족하는지 확인하려면 이러한 전자기 매개변수를 정확하게 측정하는 것이 필수적입니다.
2. 주요 전자기 매개변수
2.1 자기 투자율
투자율(μ)은 자기장이 물질을 얼마나 쉽게 통과할 수 있는지를 나타내는 척도입니다. 전자기 순철봉의 경우, 효율적인 자속 전도를 가능하게 하기 때문에 높은 투자율이 바람직합니다. 투자율을 측정하려면 다음 단계를 수행할 수 있습니다.
- 샘플 준비: 전자파 순철봉을 특정 크기와 모양으로 대표시료로 절단합니다. 일반적으로 원통형 또는 직사각형 샘플이 사용됩니다.
- 자화 코일 설정: 자화 코일을 형성하기 위해 샘플 주위에 알려진 회전 수만큼 와이어를 감습니다. 가변 자기장을 제공할 수 있는 전원 공급 장치에 코일을 연결합니다.
- 자기장 및 자화 측정: 자기장 센서(예: 홀 효과 센서)를 사용하여 코일 내부의 자기장 강도(H)를 측정합니다. 동시에 자속계를 사용하여 시료를 통과하는 자속(Φ)을 측정합니다.
- 자기 투자율 계산: 투자율은 μ = B/H 공식을 사용하여 계산할 수 있습니다. 여기서 B = Φ/A(A는 샘플의 단면적)입니다.
2.2 보자력
보자력(Hc)은 강자성 물질이 자화된 후 자화를 0으로 줄이는 데 필요한 자기장의 양입니다. 낮은 보자력은 전자기 순철 막대의 중요한 특성 중 하나입니다. 보자력 측정에는 일반적으로 다음 단계가 포함됩니다.
- 샘플을 자화: 시료에 강한 자기장을 가하여 시료의 자화를 포화시킵니다.
- 자기장을 줄이세요: 인가된 자기장을 점차적으로 0으로 감소시킨 후 방향을 바꿉니다.
- 강제장 측정: 자기장 센서를 사용하여 시료의 자화가 0이 될 때 자기장의 값을 측정합니다. 이 값은 샘플의 보자력입니다.
2.3 포화자화
포화 자화(Ms)는 강자성 물질이 자기장을 가했을 때 도달할 수 있는 최대 자화입니다. 전자기 순철 막대의 포화 자화를 측정하려면:
- 강한 자기장 적용: 강력한 전자석을 사용하여 자화가 더 이상 증가하지 않을 때까지 시료에 점차적으로 증가하는 자기장을 적용합니다.
- 자화 측정: 자력계를 사용하여 다양한 자기장 강도에서 시료의 자화를 측정합니다. 수평을 이루는 자화의 값이 포화 자화입니다.
3. 측정장비
전자기 순철 막대의 전자기 매개변수를 측정하는 데 일반적으로 다음 장비가 사용됩니다.
- 자화 코일: 이 코일은 측정에 필요한 자기장을 생성하는 데 사용됩니다. 샘플이 배치된 영역에 균일한 자기장을 제공하도록 설계되어야 합니다.
- 자기장 센서: 홀 효과 센서 또는 검색 코일은 일반적으로 자기장 강도를 측정하는 데 사용됩니다. 홀 효과 센서는 홀 효과를 기반으로 하며 정적 자기장과 동적 자기장을 모두 정확하게 측정할 수 있습니다.
- 자속계: Fluxmeter는 샘플을 통과하는 자속을 측정하는 데 사용됩니다. 그들은 전자기 유도 원리를 기반으로 작동합니다.
- 자력계: 자력계는 시료의 자화를 측정하는 데 사용됩니다. 고정밀 측정을 제공하는 진동 시료 자력계(VSM) 및 초전도 양자 간섭 장치(SQUID) 자력계와 같은 다양한 유형의 자력계가 있습니다.
4. 측정방법 및 주의사항
4.1 측정 절차
- 샘플 준비: 시료의 치수와 표면 품질이 측정 요구 사항을 충족하도록 주의 깊게 준비해야 합니다. 측정 결과에 영향을 미칠 수 있는 오염 물질을 제거하려면 샘플을 세척해야 합니다.
- 장비 교정: 측정을 시작하기 전에 모든 측정 장비를 교정하여 정확도를 확인해야 합니다. 여기에는 자화 코일, 자기장 센서, 자속계 및 자력계 교정이 포함됩니다.
- 측정 과정: 각 매개변수의 측정 단계를 주의 깊게 따르십시오. 다양한 단계에서 측정 데이터를 기록하고 측정을 여러 번 반복하여 결과의 신뢰성을 보장합니다.
- 데이터 분석: 측정된 데이터를 적절한 수학적 방법을 사용하여 분석합니다. 공식을 기반으로 전자기 매개변수를 계산하고 결과를 표준 값과 비교합니다.
4.2 주의사항
- 환경 조건: 측정은 외부 자기 간섭이 최소화된 안정적인 환경에서 수행되어야 합니다. 온도와 습도도 측정 결과에 영향을 미칠 수 있으므로 일정 범위 내에서 유지해야 합니다.
- 샘플 무결성: 측정 과정에서 샘플에 기계적 응력이나 손상이 발생하지 않도록 하십시오. 이로 인해 자기 특성이 변경될 수 있습니다.
- 안전: 고출력 자화 장비를 사용할 경우 감전 및 기타 위험을 방지하기 위해 적절한 안전 예방 조치를 취하십시오.
5. 산업별 정확한 측정의 중요성
5.1 전자석 응용
전자석 응용 분야에서 전자기 매개변수의 정확한 측정은 전자석의 적절한 기능을 보장합니다. 예를 들어, 산업용 리프팅 장비에 사용되는 고출력 전자석에서 전자기 순철 막대의 투자율 및 포화 자화는 전자석에 의해 생성되는 자기장의 강도에 직접적인 영향을 미칩니다. 매개변수가 정확하게 측정 및 제어되지 않으면 전자석이 필요한 부하를 들어 올리지 못할 수 있습니다.
5.2 항공우주 응용
항공우주 엔진에서는 센서, 액츄에이터 등 다양한 부품에 전자기 순철 막대가 사용됩니다. 전자기 매개변수의 정확한 측정은 이러한 구성 요소의 신뢰성과 성능에 매우 중요합니다. 열악한 항공우주 환경에서 철 막대의 자기 특성이 약간만 벗어나도 센서와 액추에이터의 오작동이 발생할 수 있으며, 이는 항공기의 안전과 작동에 심각한 결과를 초래할 수 있습니다.
5.3 의료 응용
의료용 센서에서는 전자기 순철 막대를 사용하여 다양한 생리적 신호를 감지하고 측정합니다. 이러한 센서의 정확성은 철 막대의 전자기 매개변수의 정밀한 제어에 따라 달라집니다. 예를 들어, 자기공명영상(MRI) 시스템에서 고품질 영상 결과를 보장하려면 경사 코일에 있는 철 막대의 자기 특성을 정확하게 측정해야 합니다.
6. 구매 및 추가 문의 연락처
고품질 전자기 순철봉 공급업체로서 당사는 가장 엄격한 품질 기준을 충족하는 제품을 제공하기 위해 최선을 다하고 있습니다. 당사의 전문가 팀은 귀하의 특정 요구 사항에 따라 전자기 순철 막대의 선택 및 측정에 대한 전문적인 조언도 제공할 수 있습니다.
당사 제품에 관심이 있거나 전자기 매개변수 측정에 대해 질문이 있는 경우 구매 및 추가 논의를 위해 언제든지 당사에 문의하십시오. 우리는 귀하와 장기적으로 상호 이익이 되는 관계를 구축하기를 기대합니다.
참고자료
- 보조스, RM (1951). 강자성. 반 노스트랜드.
- 컬리티, BD, 그레이엄, CD(2008). 자성재료 소개. 와일리 - 인터사이언스.
- 치카즈미, S. (1997). 자기 물리학. 와일리-VCH.
